schließen
Wählen Sie Ihre Seite
Weltweit
Imprensa social
Anzahl Durchsuchen:1411 Autor:Ruqinba veröffentlichen Zeit: 2026-09-18 Herkunft:Powered
Bei der Verarbeitung und Nachbehandlung von Kupfer und Kupferlegierungen ist der Passivierungsprozess ein entscheidender Schritt, um die Korrosionsbeständigkeit sicherzustellen und ein einheitliches Oberflächenbild beizubehalten. In der tatsächlichen Produktion kommt es jedoch immer wieder zu Problemen wie Rötungen/Verfärbungen, Fleckenbildung und weißen BTA-Flecken. Diese Probleme senken nicht nur die Ertragsraten, sondern verzögern auch die Lieferpläne.
Im Folgenden erläutern wir die drei häufigsten Fehler bei der Kupferpassivierung, identifizieren ihre Grundursachen und bieten umsetzbare, sofort umsetzbare Lösungen.
Auf der Werkstückoberfläche treten unregelmäßige rote Flecken oder eine insgesamt ungleichmäßige rote/oxidierte Farbe auf. Die Oberfläche verliert ihren gleichmäßigen Glanz und die Fingerabdruckresistenz und die Anlaufschutzeigenschaften nehmen deutlich ab.
Unsachgemäße alkalische Entfettung: Die alkalische Entfettung erfordert eine genaue Kontrolle von Alkalität, Temperatur und Zeit, um eine vollständige Ölentfernung, vollständige Benetzung der Oberfläche und keine alkalischen Rückstände zu gewährleisten. Wenn Sie eine kleine Menge eines Komplexbildners auf Aminbasis hinzufügen, halten Sie sich strikt an den Grundsatz: „Eine kleine Menge hilft, aber Rückstände schaden.“ Kontrollieren Sie die Dosierung genau, wählen Sie milde, leicht ausspülbare Formulierungen für Kupfer und verstärken Sie die Spülung mit Wasser (warmes fließendes Wasser wird empfohlen, bei Bedarf reines Wasser). Vergewissern Sie sich stets durch einen kleinen Test, dass keine Rötungen oder Flecken auftreten, bevor Sie mit dem nächsten Vorgang fortfahren.
Übermäßiges Beizen legt das Substrat frei: Eine hohe Säurekonzentration oder eine zu lange Zeit während des Beizens vor der Behandlung führen zu einer übermäßigen Korrosion der Kupferoxidschicht und des Grundmetalls. Frisches Kupfersubstrat wird der Luft ausgesetzt, was zu einer schnellen Oxidation und Rötung führt.
Zu saures Passivierungsbad: Ein niedriger pH-Wert in der Passivierungslösung erzeugt eine saure Umgebung, die den Schutzfilm schädigt. Es kann sogar das Grundmetall angreifen, wodurch sich Kupferionen auflösen und oxidieren.
Übermäßige Behandlungszeit: Wenn Werkstücke über das empfohlene Prozessfenster hinaus eingeweicht werden, wird der Passivierungsfilm zu dick oder erodiert, was zu Filmdefekten führt, die Oxidation und Verfärbung auslösen.
Übermäßige Ansammlung von Kupferionen: Bei längerem Gebrauch steigt die Kupferionenkonzentration kontinuierlich an. Dadurch wird das Gleichgewicht der Passivierungsreaktion gestört, was zu einer lockeren, ungleichmäßigen Filmschicht und anschließender Rötung führt.
Kontrollieren Sie die Säurekonzentration und die Beizzeit während der Vorbehandlung genau. Sofort mit reinem Wasser abspülen, um eine übermäßige Korrosion des Kupfersubstrats zu vermeiden.
Testen Sie den pH-Wert des Bades regelmäßig und passen Sie ihn an den erforderlichen Prozessbereich an, um Säureschäden am Film zu vermeiden.
Steuern Sie die Passivierungsverarbeitungszeit präzise mithilfe von Timern, standardisierten Rack-Fahrgeschwindigkeiten oder automatisierten Steuerungen.
Reinigen Sie das Passivierungsbad regelmäßig oder ersetzen Sie es je nach Produktionscharge, um die Kupferionenkonzentration innerhalb angemessener Grenzen zu halten.

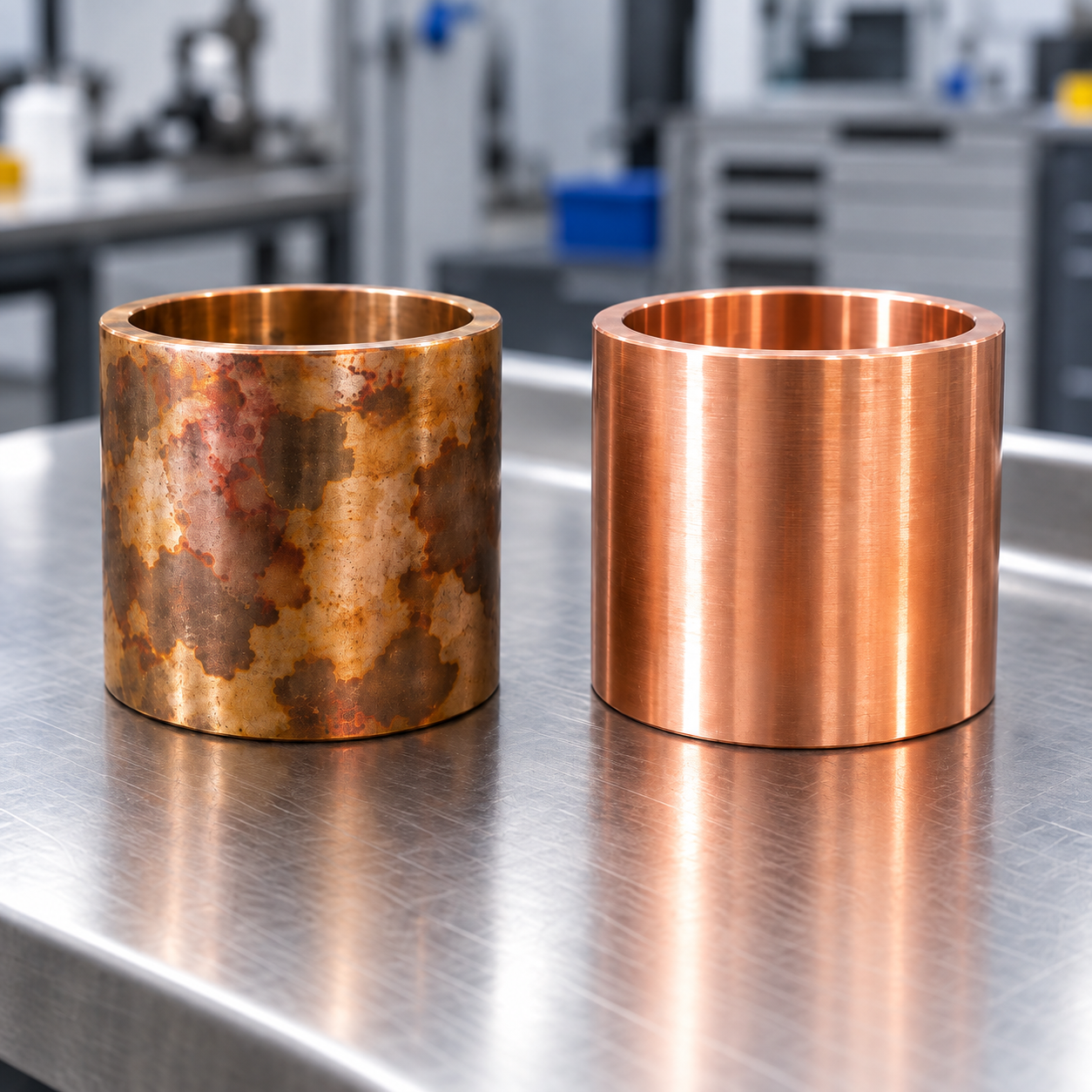

Eine unregelmäßige Farbtiefe auf der Werkstückoberfläche erzeugt ein fleckiges Erscheinungsbild. Lokale Bereiche weisen eine ungleichmäßige Filmdicke auf und innerhalb derselben Charge treten erhebliche Farbabweichungen auf.
Unvollständige Entfettung und ungleichmäßige Ölverteilung: Eine unzureichende Entfettung vor der Behandlung hinterlässt Restöl, das eine Isolationsbarriere bildet. Dadurch wird der Kontakt zwischen der Passivierungsflüssigkeit und dem Kupfersubstrat verhindert, sodass in den geölten Bereichen kein vollständiger Passivierungsfilm vorhanden ist.
Überlappende Werkstücke und ungleichmäßiger chemischer Kontakt: Schlechtes Gestelldesign führt dazu, dass sich Werkstücke stapeln oder berühren. Berührende Bereiche können die Passivierungslösung nicht berühren, was eine normale Filmbildung verhindert und örtliche Farbunterschiede verursacht.
Unzureichende Bewegung und ungleichmäßige Badkonzentration: Mangelnde Zirkulation oder Bewegung im Passivierungstank führt zu einer ungleichmäßigen Verteilung der Wirkstoffe. Verschiedene Teile des Werkstücks kommen mit unterschiedlichen Chemikalienkonzentrationen in Kontakt, was zu ungleichmäßigen Filmwachstumsraten und Fleckenbildung führt.
Optimieren Sie die Vorbehandlung und verstärken Sie den Entfettungsschritt. Integrieren Sie nach dem Entfetten eine Ultraschallreinigung oder Spülungen mit reinem Wasser, um sicherzustellen, dass keine Ölrückstände zurückbleiben.
Gestalten Sie Regale neu, indem Sie punktförmige oder ausgehöhlte Designs verwenden. Dadurch wird verhindert, dass sich Werkstücke berühren, und sichergestellt, dass alle Oberflächen vollständig den Chemikalien ausgesetzt sind.
Fügen Sie dem Passivierungstank Umlauffiltrations- oder Luftrührsysteme hinzu. Dadurch bleibt die chemische Konzentration im gesamten Bad konstant.
Auf der Werkstückoberfläche bilden sich weiße Flecken oder kristalline Substanzen. Die Oberfläche fühlt sich rau an und auch nach dem Abwischen bleiben Spuren zurück, was die optische Sauberkeit beeinträchtigt.
Übermäßige BTA-Konzentration: Hohe Konzentrationen von Benzotriazol (BTA) überschreiten die Löslichkeitsgrenzen. Ungelöstes BTA schlägt sich auf Werkstückoberflächen nieder und bildet weiße kristalline Flecken.
Niedrige Betriebstemperatur: Wenn die Badtemperatur unter die Prozessstandards fällt, nimmt die BTA-Löslichkeit ab. Zuvor gelöstes BTA fällt aus der Lösung aus und bleibt am Werkstück haften.
Unvollständige Spülung und chemische Rückstände: Eine unzureichende Spülung nach der Passivierung hinterlässt chemische Rückstände. Wenn Feuchtigkeit verdunstet, fallen BTA-Bestandteile in weißen Kristallen aus.
Zu hohe Trocknungstemperatur: Hohe Trocknungstemperaturen verdampfen die restliche Oberflächenfeuchtigkeit schnell, bevor sich BTA wieder auflösen kann, und hinterlassen kristalline weiße Flecken.
Testen Sie regelmäßig die BTA-Konzentration im Passivierungsbad und halten Sie sie innerhalb der Prozessparameter.
Halten Sie die Badtemperatur zwischen 20 °C und 30 °C, um BTA-Ausfällungen aufgrund kalter Temperaturen zu verhindern.
Verbessern Sie die Spülung nach der Passivierung durch mehrstufiges Gegenstromspülen oder Sprühen mit reinem Wasser, um chemische Rückstände zu entfernen.
Halten Sie die Trocknungstemperatur unter 60 °C und nutzen Sie die Heißlufttrocknung bei niedriger Temperatur, um die Feuchtigkeit langsam zu verdampfen, ohne dass sich BTA-Kristalle bilden.
Während diese Probleme wie geringfügige betriebliche Versäumnisse erscheinen, sind sie direkt auf die Stabilität der Badformulierung zurückzuführen. Hochwertige Kupferpassivierungszusätze stabilisieren den pH-Wert des Bades, steuern die BTA-Löslichkeit und optimieren die Gleichmäßigkeit des Films – wodurch Rötungen, Flecken und weiße Flecken an der Quelle beseitigt werden.
Die Shenzhen Ruqinba Group ist seit Jahren auf die Oberflächenbehandlung von Kupfer spezialisiert. Um Schwachstellen bei der Passivierung von Kupfer und Kupferlegierungen anzugehen, haben wir spezielle Kupferpassivierungsadditive entwickelt, die die Badzusammensetzung stabilisieren und die Gleichmäßigkeit des Films und die Korrosionsbeständigkeit verbessern.
Wenn Ihre Passivierungslinie mit diesen Herausforderungen zu kämpfen hat, kontaktieren Sie uns noch heute für eine maßgeschneiderte Chemie- und Prozesslösung.
